SIM2 Domino 4H

SIM2 Domino 4H: лазерний 4K-проєктор

Від окремої кінозали до сімейної вітальні — у багатьох приміщеннях потрібне якісне проєкційне зображення, але немає місця для громіздкого пристрою. Саме для таких умов призначена ця початкова модель лінійки SIM2 2025–2028: лазерне джерело світла на 3200 люменів, DLP-чип 4K та обробка HDR від старших проєкторів італійського виробника, об’єднані в корпусі масою 13 кг з оздобленням із кришталевого скла.

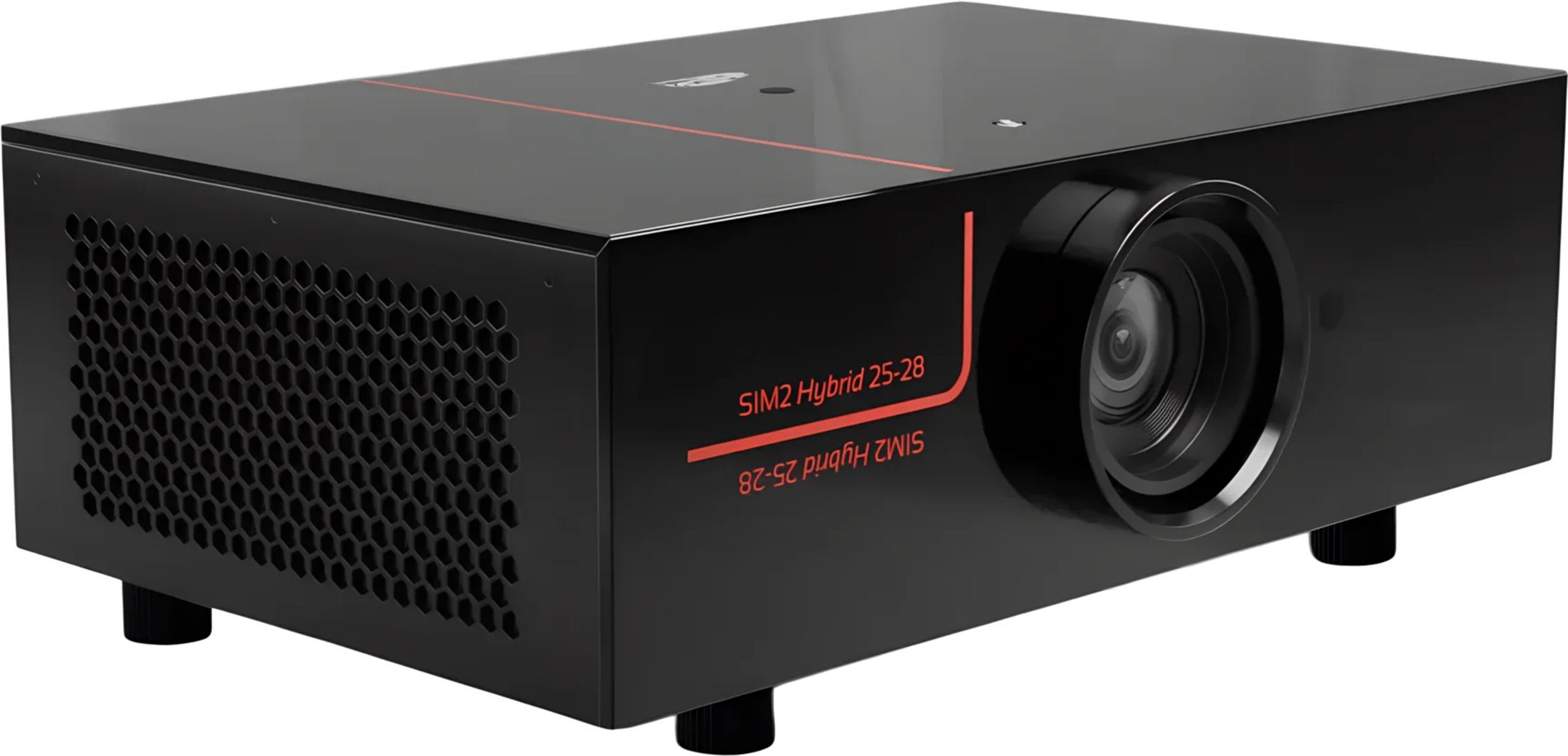

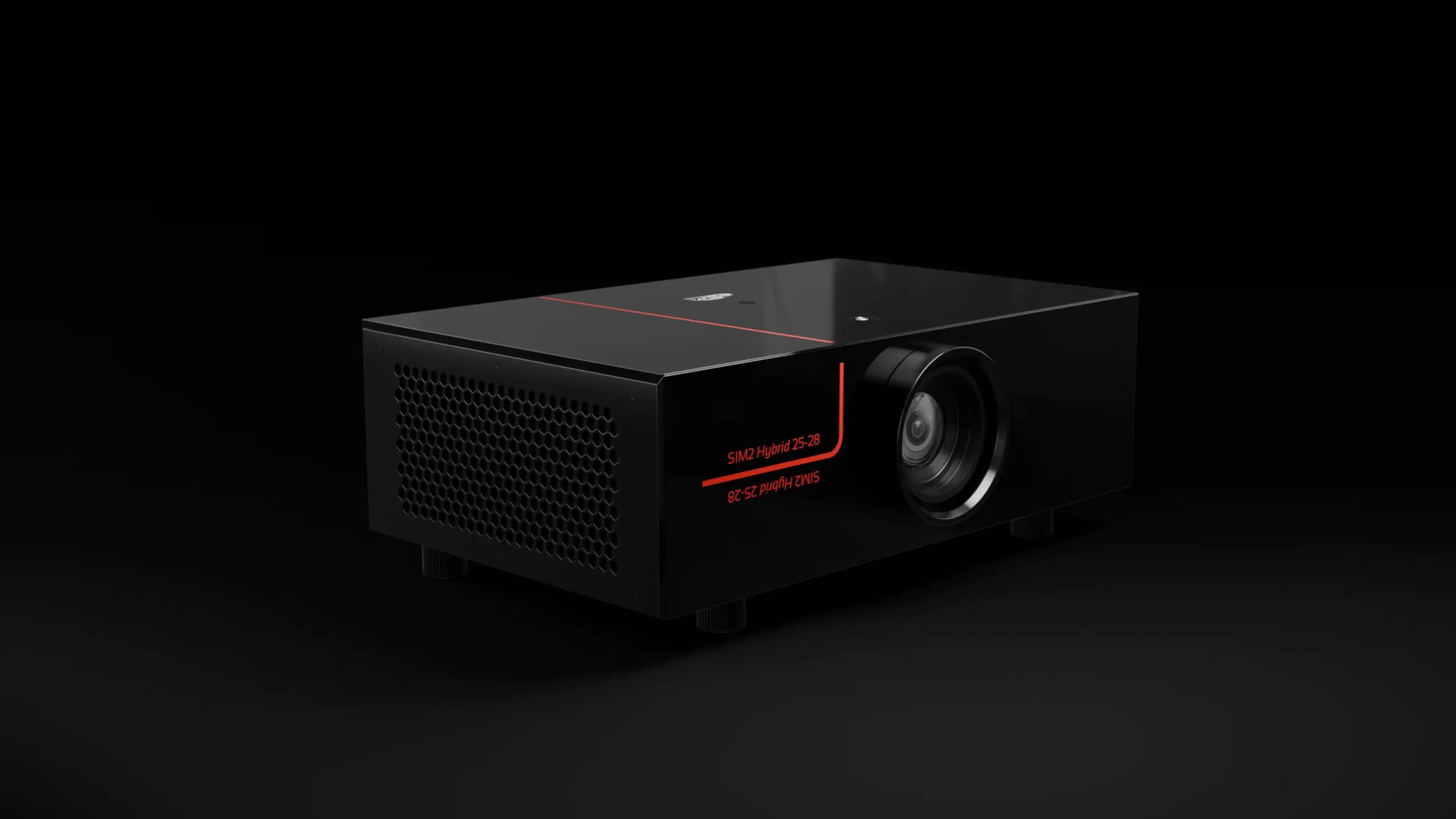

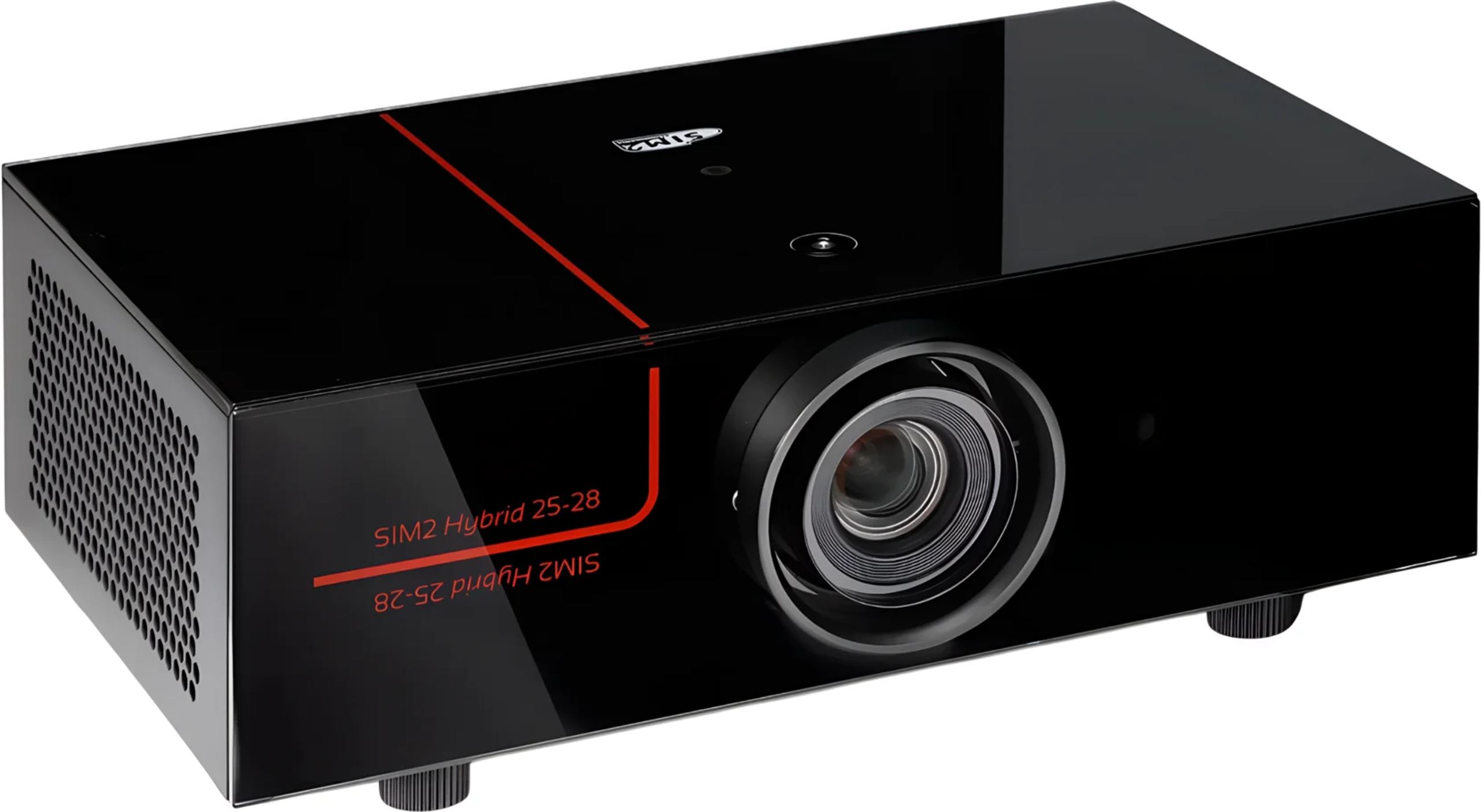

Компактний корпус із кришталевого скла

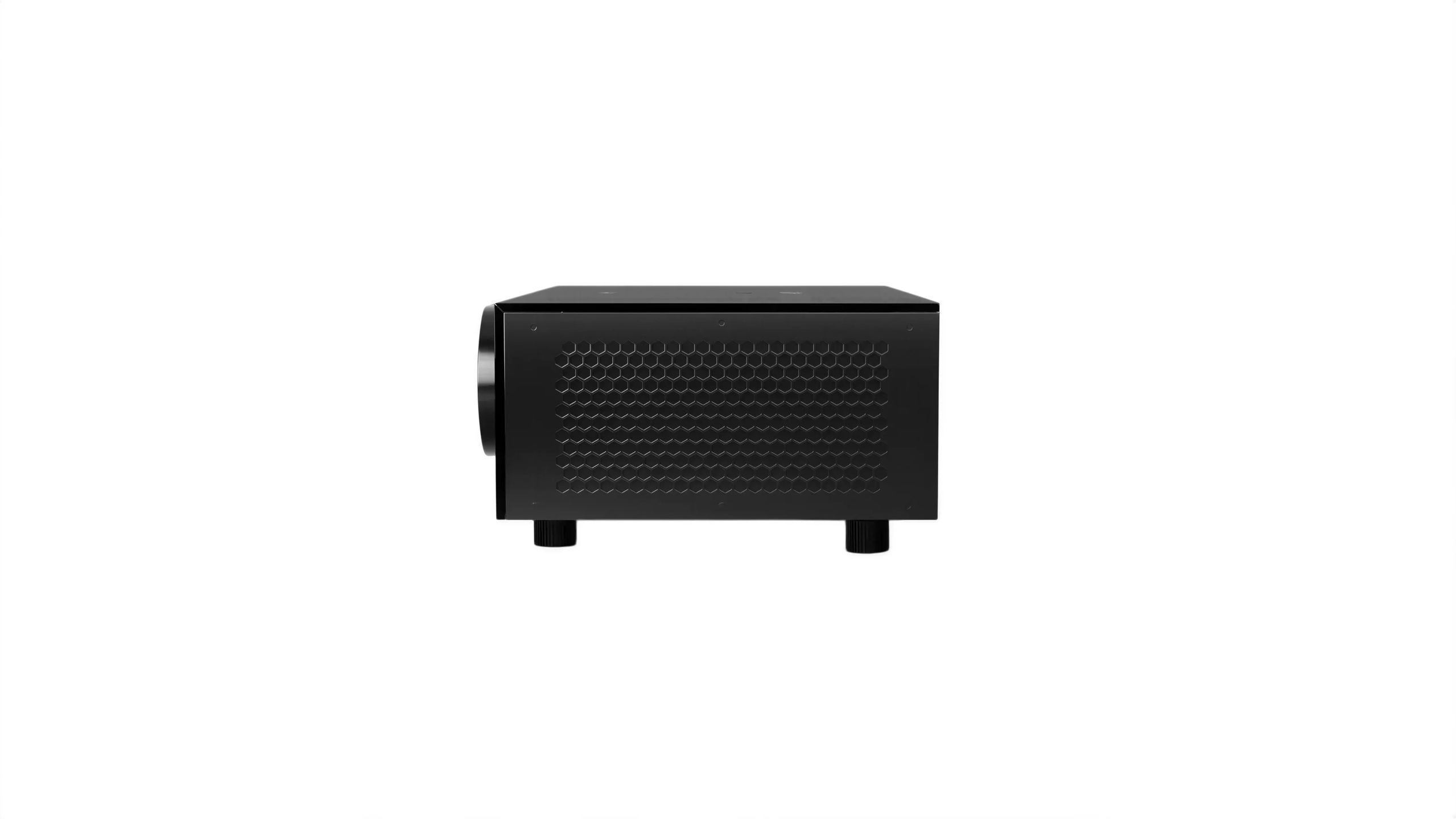

Верхня та передня панелі корпусу вкриті чорним кришталевим склом — таке оздоблення відбиває світло в кімнаті й надає проєктору вигляду радше предмета декору, ніж технічного обладнання. Завдяки ширині 481 мм, висоті 176 мм і глибині 300 мм Domino 4H компактніший і легший за Crystal 4SH, який стоїть вище в каталозі, тож йому простіше знайти місце на задній полиці, підставці або стелі. Компанія SIM2, розташована в Roveredo in Piano поблизу Pordenone, представила цю лінійку до свого тридцятиріччя у 2025 році, звідси й позначка «25-28», додана до назви в її документації.

DLP-чип діагоналлю 0,66 дюйма для зображення UHD

Зображення формує DLP-чип Texas Instruments діагоналлю 0,66 дюйма, який SIM2 використовує в усіх своїх проєкторах і відрізняє від версії діагоналлю 0,47 дюйма, встановленої в скромніших моделях. Його мікродзеркала перемикаються тисячі разів на секунду, а надшвидке оптичне зміщення зображення виводить на екран 3840 × 2160 точок UHD. Завдяки одному чипу всі три кольори точно суміщаються до точки, без похибок зведення, які можуть виникати в системах із трьома матрицями. Компенсація руху має три налаштування: вона робить панорамування та спортивні трансляції плавнішими, але ціною більш «відеоподібного» зображення, тому для фільмів, знятих із частотою 24 кадри на секунду, її часто краще вимикати.

Гібридний лазер і кольори за стандартом цифрового кіно

Джерелом світла є сині лазери, частина випромінювання яких збуджує люмінофор для отримання решти спектра, звідси й термін «гібридний лазер». Потім колірне колесо з чотирма сегментами — червоним, зеленим, жовтим і прозорим — розділяє це світло на послідовні кольори. Жовтий і прозорий сегменти слугують для підвищення яскравості, і водночас SIM2 заявляє про точну точку білого та колірний простір, що відповідає стандарту DCI, який використовують проєктори цифрових кінозалів. 3200 люменів достатньо, щоб освітити велике полотно або зберегти чітке зображення, коли приміщення не повністю затемнене.

У лазерному джерелі немає лампи, яку потрібно замінювати, а заявлений термін служби сягає 25 000 годин. Для калібрування меню надає доступ до основних і вторинних кольорів, а також точки білого, з програмованими 12-бітними налаштуваннями RGB: це дає змогу інсталятору відкалібрувати проєктор під конкретний екран.

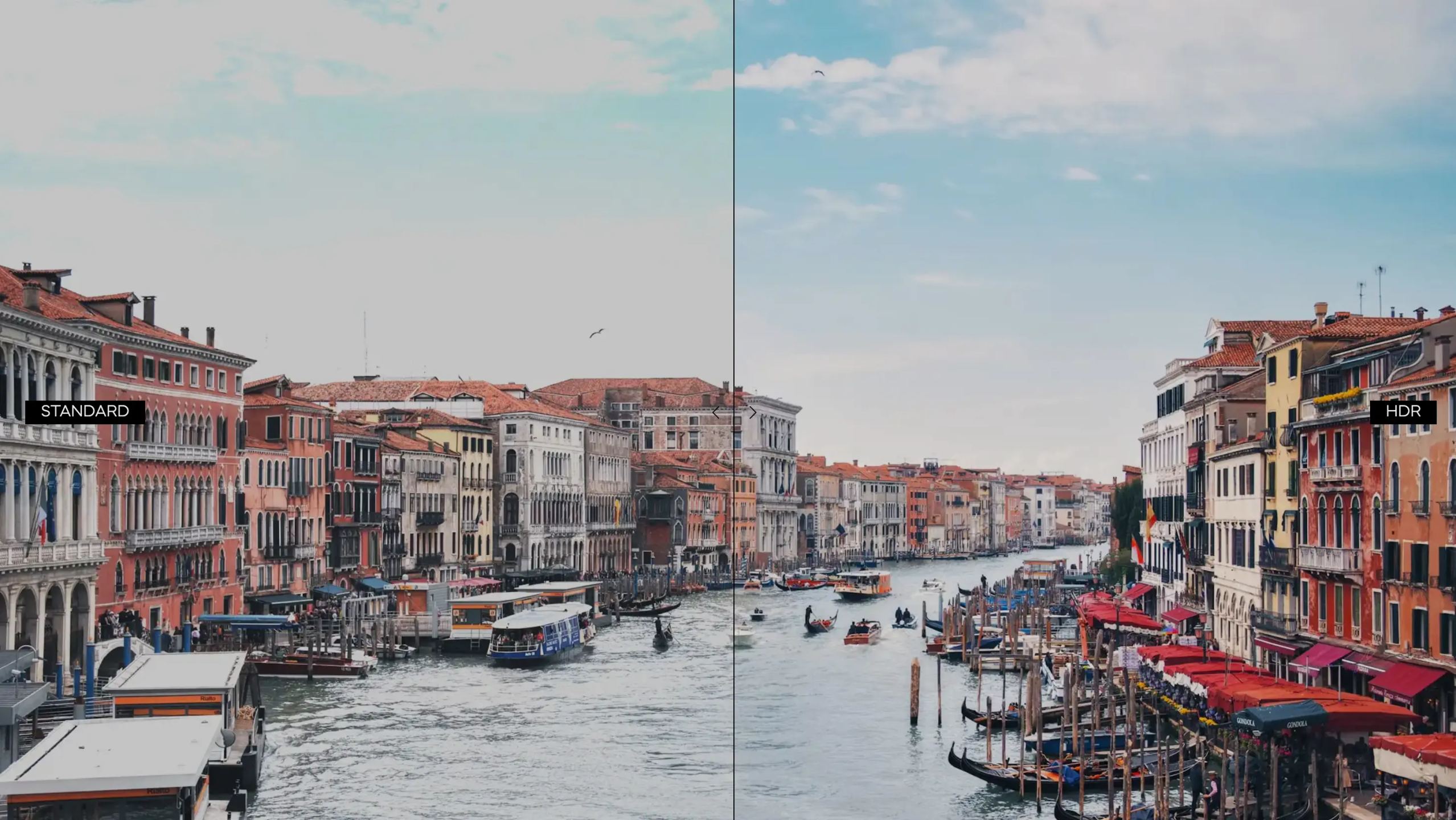

Обробка HDR від старших моделей

SIM2 працює з розширеним динамічним діапазоном понад тринадцять років як у професійних моніторах, так і в проєкційній техніці, а Domino 4H успадкував обробку HDR від старших проєкторів лінійки. HDR-фільми калібрують для екранів, здатних забезпечувати яскравість у кілька тисяч ніт, якої жоден проєктор не досягає на полотні. Усе завдання полягає в тому, щоб стиснути цей динамічний діапазон, не втрачаючи деталей у світлих ділянках і тінях, і саме за це відповідає EOTF — крива, що перетворює сигнал на відображувану яскравість. Проєктор підтримує формати HDR10 і HLG (формат телебачення HDR) зі спеціальними режимами EOTF та чотирма попередніми налаштуваннями цієї кривої, які вибирають залежно від розміру полотна й фактичного рівня яскравості на екрані.

Проєкційні відстані та вертикальне зміщення об’єктива

Скляна оптика з ручним зумом 1,6× забезпечує проєкційне співвідношення від 1,4:1 до 2,24:1, тобто відстань становить від 1,4 до 2,24 ширини зображення. Для полотна завширшки 2,50 м (приблизно 113 дюймів у форматі 16:9) проєктор розміщують на відстані від 3,50 м до 5,60 м; для ширини 3 м — від 4,20 м до 6,70 м. Цей діапазон підходить для більшості приміщень: від установлення проєктора в глибині вітальні до кріплення на стелі за диваном.

Оптичний блок має зміщення 100%: установлений на меблях проєктор спрямовує зображення повністю вище осі об’єктива, а в разі підвішування до стелі догори дном — навпаки. Вертикальне зміщення об’єктива додає 15% висоти зображення для точного регулювання, тобто близько двадцяти сантиметрів на полотні завширшки 2,50 м. Горизонтального зміщення немає, тому проєктор потрібно розташовувати по центру екрана. Функція Digital Perfect Fit цифровим способом змінює формат зображення для переходу з полотна 16:9 на полотно кінематографічного формату 2,35:1, використовуючи при цьому лише частину пікселів чипа.

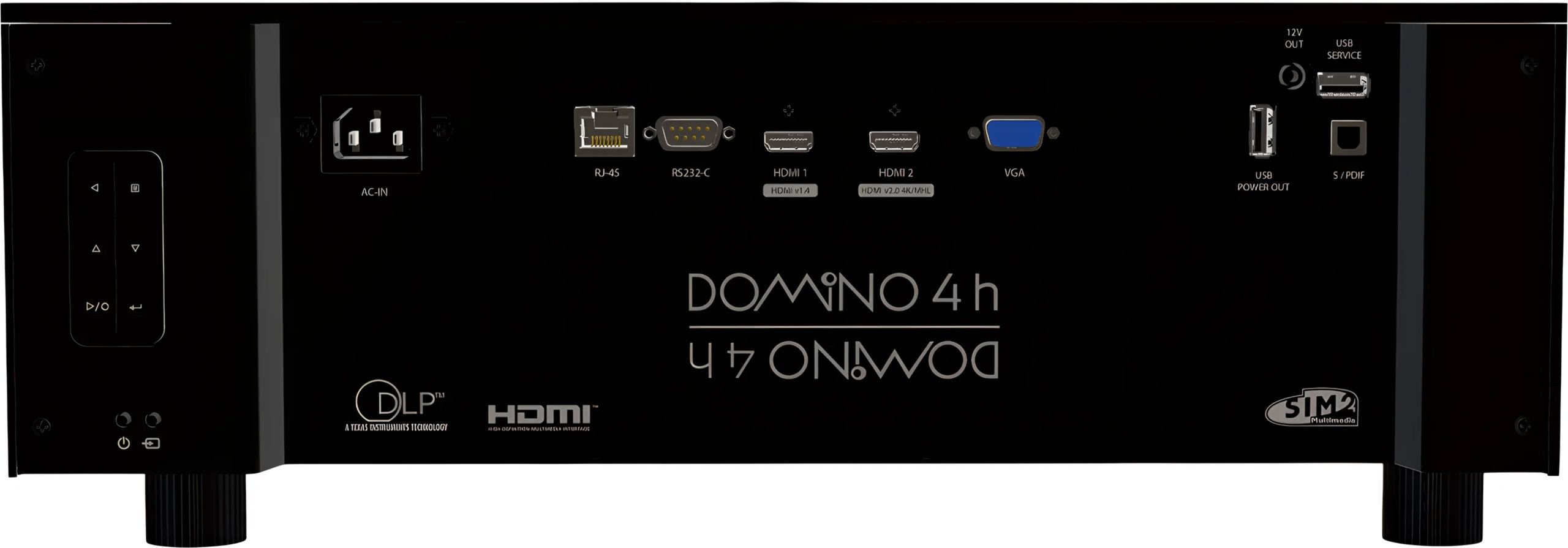

Роз’єми для інсталяції

Джерела 4K HDR — програвач Blu-ray UHD, потокова приставка або консоль — підключаються до входу HDMI 2.0 із підтримкою HDCP 2.2 та MHL 2.1. Другий вхід HDMI 1.4a, обмежений HDCP 1.4, підходить для джерел високої чіткості, а вхід VGA дає змогу підключити комп’ютер. Проєктор не має системи застосунків: відтворення здійснюється із зовнішнього джерела, а порт USB 5 В / 1,5 А безпосередньо живить потоковий адаптер, підключений до одного з входів HDMI.

Для автоматизації тригерний вихід 12 В керує опусканням моторизованого екрана під час увімкнення, тоді як порт RS-232 і мережевий роз’єм RJ-45 підключають проєктор до системи домашньої автоматизації або його інтерфейсу керування через браузер. Другий порт USB призначений для технічного обслуговування та оновлення внутрішнього програмного забезпечення. Блок живлення підтримує напругу від 100 до 240 В з автоматичним пристосуванням до напруги електромережі.

Технічні характеристики

Технологія відображення

• Технологія відображення: DLP UHD UMD 1,6764 см
• Чип: DLP DarkChip UHD 1,7018 см, одночипова архітектура
• Заявлена нативна роздільна здатність: UHD 4K, 3840 × 2160 пікселів
• Компенсація руху: доступні 3 налаштування
• Розмір зображення: до 406,4 см

Джерело світла та передавання кольорів

• Технологія освітлення: нове гібридне лазерне джерело світла UHD SIM2
  • Джерело світла: сині лазери та люмінофори
  • Заявлена максимальна яскравість: 3200 люменів ANSI
  • Заявлений термін служби: до 25000 годин
• Передавання кольорів: природне відтворення, оптимізована колориметрія, покращена насиченість
• Колірний простір: заявлене охоплення стандарту DCI
• Налаштування кольорів:
  • Налаштування основних і вторинних кольорів
  • Точне налаштування точки білого
  • Програмовані 12-бітні налаштування кольорів RGB
• Подвійне колірне колесо: точніше передавання кольорів
  • Зазначені кольори: червоний, зелений, жовтий, прозорий

Обробка відео та HDR

• Сумісність із сигналами з розширеним динамічним діапазоном (HDR): HDR10, HLG
• Обробка HDR SIM2: спеціалізована електроніка для обробки сигналів із розширеним динамічним діапазоном для більшої деталізації зображення
• Керування електрооптичною передавальною функцією (EOTF): спеціальні режими з 4 попередніми налаштуваннями
• Обробка відео: вдосконалена електроніка обробки для оптимізації різних джерел відео

Оптика та встановлення

• Об’єктив: оптика високої роздільної здатності з лінзами з чистого скла
• Розташування світлового модуля: оптичне зміщення 100 % відповідно до конструкції виробника
• Вертикальне зміщення об’єктива: +15 % відповідно до специфікацій виробника
• Кут проєкції: 12° згідно з документацією
• Проєкційне співвідношення: від 1,4:1 до 2,24:1, з допуском ±5 %
• Оптичне масштабування: 1,6 ×
  • Встановлення: адаптація до різних проєкційних відстаней завдяки масштабуванню
• Налаштування фокусування: ручне або залежно від вбудованого оптичного механізму

Роз’єми та керування

• HDMI 2.0: 1 вхід із HDCP 2.2 та сумісністю з MHL 2.1
• HDMI 1.4a: 1 вхід із HDCP 1.4
• VGA: 1 вхід HD15
• USB Type-A: 1 порт для живлення, 5 В / 1,5 А
• Сервісний USB Type-A: порт для технічного обслуговування та оновлення мікропрограми
• Тригерний вихід 12 В: 1 вихід керування для сумісного обладнання
• RJ-45: комунікаційне підключення та підтримка керування через вебінтерфейс
• RS-232: 1 послідовний інтерфейс на 9-контактному роз’ємі D-Sub

Частоти та живлення

• Частота вертикальної розгортки: від 24 до 120 Гц
• Напруга живлення: від 100 до 240 В змінного струму, ±10 %
• Частота мережі: від 50 до 60 Гц
• Адаптація до напруги мережі: автоматична

Корпус, розміри та вага

• Колір корпусу: чорний
• Розміри:
  • Ширина: 481 мм
  • Висота: 176 мм
  • Глибина: 300 мм
• Вага: 13 кг
